| Τροποποιημένο: | 1 τεμάχιο / Τεμάχια |
| Περίοδος παράδοσης: | 4-8 εβδομάδες |
| Μέθοδος πληρωμής: | T / T |
| Ικανότητα εφοδιασμού: | 100.000/έτος |

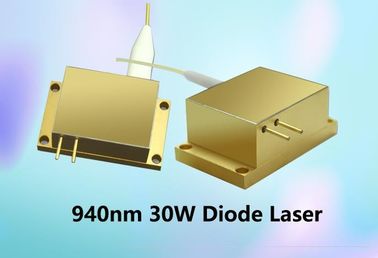

eatures:
μήκος κύματος 940nm
30W δύναμη παραγωγής
διάμετρος πυρήνων ινών 105µm
0.22N.A.
1040nm-1200nm ανατροφοδοτούν την προστασία
Εφαρμογές:
Άντληση λέιζερ
Ιατρική χρήση
Υλική επεξεργασία
|
Προδιαγραφές (25℃)
|
Σύμβολο
|
Μονάδα
|
K940FA3RN-30.00W | |||
| Ελάχιστος | Χαρακτηριστικός | Μέγιστος | ||||
| Οπτικά στοιχεία | Δύναμη CW-παραγωγής | Po | W | 30 | - | - |
| Κεντρικό μήκος κύματος | λc | NM | 940±10nm | |||
| Φασματικό πλάτος (FWHM) | △λ | NM | 6 | |||
| Μετατόπιση μήκους κύματος με τη θερμοκρασία | △λ/△T | nm/℃ | - | 0,3 | - | |
| Μετατόπιση μήκους κύματος με το ρεύμα | △λ/△A | nm/A | - | 1 | - | |
| Ηλεκτρικά στοιχεία | Ηλεκτρικός--οπτική αποδοτικότητα | PE | % | - | 48 | - |
| Ρεύμα κατώτατων ορίων | lth | Α | - | 0,9 | - | |
| Λειτουργούν ρεύμα | lop | Α | - | 12 | 13 | |
| Λειτουργούσα τάση | Vop | Β | - | 4.8 | 6 | |
| Αποδοτικότητα κλίσεων | η | W/A | - | 2.7 | - | |
|
Στοιχεία ινών
|
Διάμετρος πυρήνων | Dcore | μm | - | 105 | - |
| Διάμετρος επένδυσης | Dclad | μm | - | 125 | - | |
| Διάμετρος απομονωτών | Dbuf | μm | - | 250 | - | |
| Αριθμητικό άνοιγμα | NA | - | - | 0,22 | - | |
| Μήκος ινών | LF | μ | - | 1 | - | |
| Χαλαρή διάμετρος σωληνώσεων ινών | - | μm | PVC 15cm 0.9mm | |||
| Ελάχιστη κάμπτοντας ακτίνα | - | χιλ. | 60 | - | - | |
| Λήξη ινών | - | - | - | ΚΑΝΕΝΑΣ | - | |
| Απομόνωση ανατροφοδότησης | Πίσω μήκος κύματος αντανάκλασης | λ | NM | 1040-1200 | ||
| Πίσω απομόνωση αντανάκλασης | - | DB | - | 30 | - | |
| Άλλοι | ESD | Vesd | Β | - | - | 500 |
| Θερμοκρασία αποθήκευσης | Tst | ℃ | -20 | - | 70 | |
| Temp συγκόλλησης μολύβδου | Tls | ℃ | - | - | 260 | |
| Χρόνος συγκόλλησης μολύβδου | τ | SEC | - | - | 10 | |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | ℃ | 15 | - | 35 | |
| Σχετική υγρασία | RH | % | 15 | - | 75 |
|
|
|
