| Τροποποιημένο: | 1 τεμάχιο / Τεμάχια |
| Περίοδος παράδοσης: | 3-6 εβδομάδες |
| Μέθοδος πληρωμής: | T / T |
| Ικανότητα εφοδιασμού: | 100.000/έτος |
Χαρακτηριστικά γνωρίσματα:
808nm μήκος κύματος
40W δύναμη παραγωγής
διάμετρος πυρήνων ινών 106.5μm
0,22 N.A.
Εφαρμογές:
Άντληση λέιζερ ινών
Ιατρική χρήση

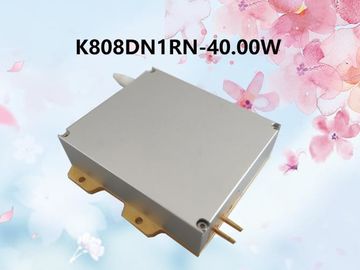

| Προδιαγραφές (25℃) | Σύμβολο | Μονάδα | K808DN1RN-40.0W | |||
| Ελάχιστος | Χαρακτηριστικός | Μέγιστος | ||||
|
Οπτικά στοιχεία |
Δύναμη CW-παραγωγής | Po | W | 40 | - | - |
| Κεντρικό μήκος κύματος | λc | NM | 808±3 | |||
| Φασματικό πλάτος (FWHM) | △λ | NM | - | 6 | - | |
| Μετατόπιση μήκους κύματος με τη θερμοκρασία | △λ/△T | nm/℃ | - | 0,3 | - | |
| Μετατόπιση μήκους κύματος με το ρεύμα | △λ/△A | nm/A | - | 1 | - | |
| Ηλεκτρικά στοιχεία | Ηλεκτρικός--οπτική αποδοτικότητα | PE | % | - | 40 | - |
| Ρεύμα κατώτατων ορίων | Ith | Α | - | 0,85 | - | |
| Λειτουργούν ρεύμα | ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) | Α | - | - | 5.5 | |
| Λειτουργούσα τάση | Vop | Β | - | - | 20 | |
| Αποδοτικότητα κλίσεων | η | W/A | - | 9 | - | |
| Στοιχεία ινών | Διάμετρος πυρήνων | Dcore | µm | - | 106.5 | - |
| Διάμετρος επένδυσης | Dclad | µm | - | 125 | - | |
| Διάμετρος απομονωτών | Dbuf | µm | - | 250 | - | |
| Αριθμητικό άνοιγμα | NA | - | - | 0,22 | - | |
| Συνολικό μήκος ινών | LF | μ | - | 2 | - | |
| Χαλαρά διάμετρος/μήκος σωληνώσεων ινών | - | µm | 1mm PTFE 180cm | |||
| Ελάχιστη κάμπτοντας ακτίνα | - | χιλ. | 60 | - | - | |
| Λήξη ινών | - | - | - | FPT | - | |
| Απομόνωση ανατροφοδότησης | Σειρά μήκους κύματος | λ | NM | 1040~1200 | ||
| Απομόνωση | - | DB | - | 30 | - | |
| Άλλοι | ESD | Vesd | Β | - | - | 500 |
| Θερμοκρασία αποθήκευσης | Tstg | ℃ | -20 | - | 70 | |
| Temp συγκόλλησης μολύβδου | Tls | ℃ | - | - | 260 | |
| Χρόνος συγκόλλησης μολύβδου | τ | SEC | - | - | 10 | |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | ℃ | 15 | - | 35 | |
| Σχετική υγρασία | RH | % | 15 | - | 75 | |
|
|
