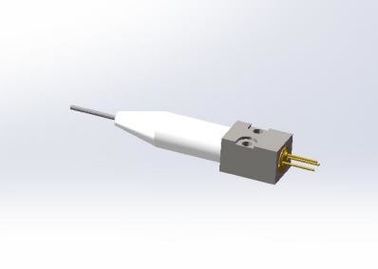

Υψηλό φως: | 35nm λέιζερ διόδων,κόκκινο λέιζερ διόδου |
---|
Χαρακτηριστικά γνωρίσματα:
μήκος κύματος 520nm
10mW δύναμη παραγωγής
διάμετρος πυρήνων ινών 105µm
0.22N.A.
Εφαρμογές:
Προδιαγραφές (25℃) | Σύμβολο | Μονάδα | K520F03FN-0.010W | |||
Ελάχιστος | Χαρακτηριστικός | Μέγιστος | ||||
Παράμετρος | Δύναμη παραγωγής CW | Po | W | 10 | - | - |
Ρεύμα κατώτατων ορίων | Ith | Α | - | 60 | ||
Λειτουργούν ρεύμα | ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) | Α | - | - | 180 | |
Λειτουργούσα τάση | Vop | Β | - | - | 8 | |
Αντίστροφη τάση | Vre | Β | - | 2 | - | |
Αποδοτικότητα κλίσεων | η | W/A | - | 0,08 | - | |
Ηλεκτρικός--οπτική αποδοτικότητα | PE | % | 0,5 | - | - | |
Κεντρικό μήκος κύματος | λc | NM | 510 | - | 530 | |
Φασματικό πλάτος (FWHM) | △λ | NM | - | 3 | - | |
Μετατόπιση μήκους κύματος με τη θερμοκρασία | △λ/△T | nm/℃ | - | 0,2 | - | |
Πίσω απομόνωση αντανάκλασης | - | DB | - | 30 | - | |
Στοιχεία ινών | Διάμετρος απομονωτών | Dbuf | μm | - | 250 | - |
Διάμετρος επένδυσης | Dclad | μm | - | 125 | - | |
Διάμετρος πυρήνων | Dcore | μm | - | 105 | - | |
Αριθμητικό άνοιγμα | NA | NA | - | 0,22 | - | |
Μήκος ινών | lc | μ | 0,9 | 1 | 1.1 | |
Συνδετήρας | - | - | FC (APC) /SC (APC) ΤΟ /SMA905/ST | |||
Ακτίνα κάμψεων ινών | - | χιλ. | - | 40 | - | |
Άλλοι | ESD | - | Β | - | - | 500 |
Θερμοκρασία αποθήκευσης | - | ℃ | -20 | - | 70 | |
Temp συγκόλλησης μολύβδου | Tis | ℃ | - | - | 260 | |
Χρόνος συγκόλλησης μολύβδου | Tis | SEC | - | - | 10 | |
Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | ℃ | 15 | - | 35 | |
Σχετική υγρασία | - | % | 15 | - | 75 |
